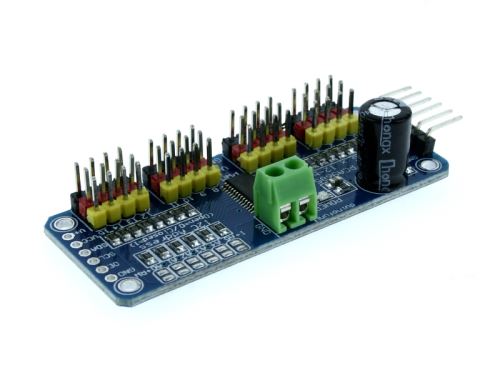

modul - driver 16-kanálový ovladač servomotoru I2C

140 Kč
116 Kč
Tento produkt nelze zakoupit
Na dotaz
Osobně:
na dotaz
Přepravní společností:
na dotaz
Kód697-400
Záruka24 měsíců
Popis
16ti kanálový driver servomotorů

Deska používá 7bitovou adresu I2C mezi 0x60-0x80, volitelně dle propojení jumperu.
K napájení slouží svorkovnice (nebo můžete použít 0.1' piny po straně)
Ochrana proti přepólování při svorkovnici!
LED zelená dioda pro indikaci správného napájení :-)
Pomocí šestnácti třípinů (PWM / V+ / GND) můžete připojit až 16 servo motorů najednou!
Vše dostatečné vzdálenosti od sebe.

V případě potřeby je zde kapacitní kondenzátor na V+ !
Ihned na to je zapojeno pro případ ochrany dvě série po osmi rezistorech na 220ohm.
Na druhém konci je volný prostor pro napájení 6 adresovatelných pinů, dle využítí a potřeby.
I2C kontrolované PWM s zabudovanými hodinami, v rozdílu od TLC5940 nepotřebujete neustále posílat signál řízený z mikroprocesoru, ale volně z napájení!
S kompatibilitou 5V můžete ovládat 3.3V mikrořadiče a stále přitom bezpečně řídit až 6V výstupy (toto využijete pokud chcete indikovat bílé či modré LED s 3.4V +)
Pomocí šesti adresnými piny můžete propojit až 62 zařízení v jedné sběrnici s I2C, což celkem činí 992 výstupů, a to je hodně možností pro připojení servo motorů či LED diod!
Nastavitelná frekvence PWM až do 1,6 KHz.
12bit řešení při každém výstupu - pro serva, to je řešení až pro 4 samostatné serva v aktualizaci 60Hz.
Konfigurovatelný výstup push-pull nebo open-drain.
Výstupní PIN může rychle vypnout všechny výstupy naráz v případě potřeby.
Parametry a specifikace
typ moduluřízení serv
